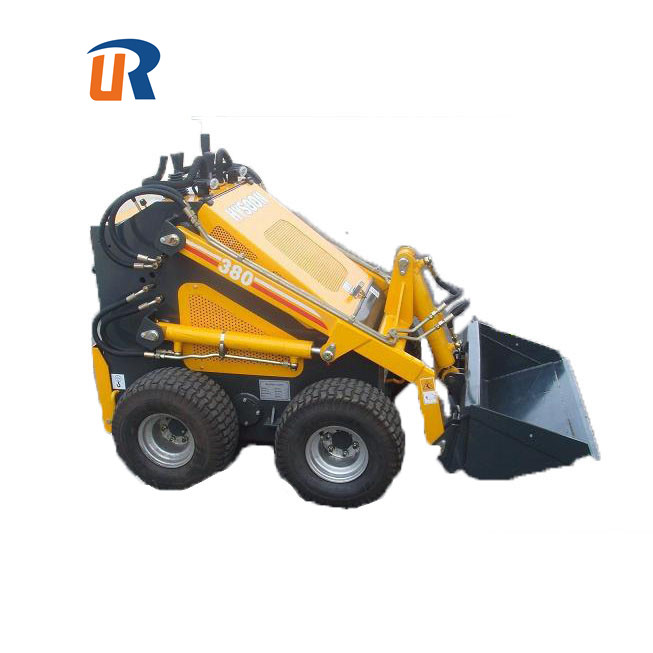

погрузчик со скольжением

Проект

метрическая система (A1)

метрическая система (A2)

Максимальная рабочая высота (а)

2355 mm

2355 mm

максимальная высота штифта (B)

2088 mm

2122 mm

максимальная высота разгрузки(C)

1942 mm

1976 mm

максимальная дальность разрядки (D)

464mm

528 mm

угол качания ковша (в)

43°

43°

угол разгрузки ковша (гамма)

30°

30°

угол открытия (тета)

37°

37°

угол отклонения (α)

24°

30°

общая высота (H)

1479mm

1514 mm

высота над поверхностью Земли (F)

195mm

230 mm

база (G)

817mm

1000 mm

длина ковша без ковша (J)

195 mm

230 mm

общая ширина (W)

1029mm

980mm

ширина ковша (K)

1150mm

1150mm

общая длина (Л) (с ковшом)

2438 mm

2438 mm

радиус разворота (R)

1492 mm

1507 mm
